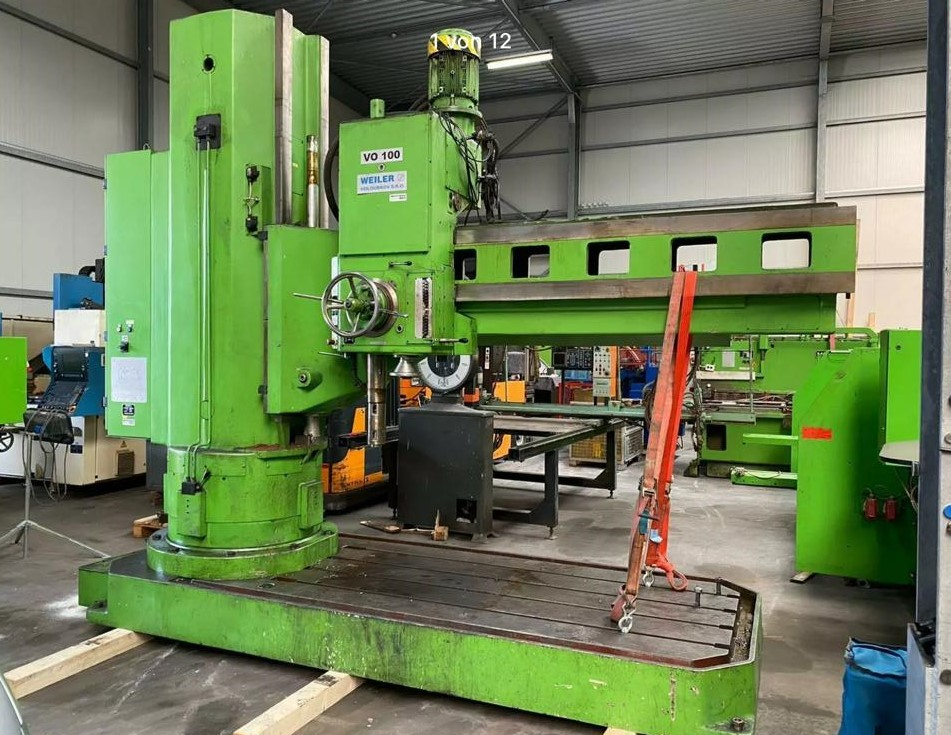

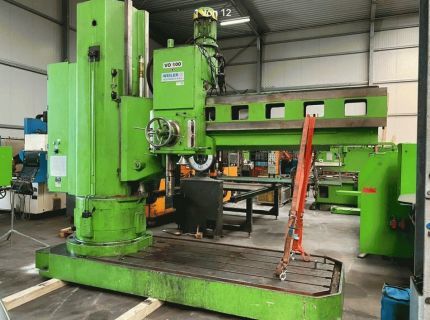

Radialbohrmaschine, Fabr. Weiler

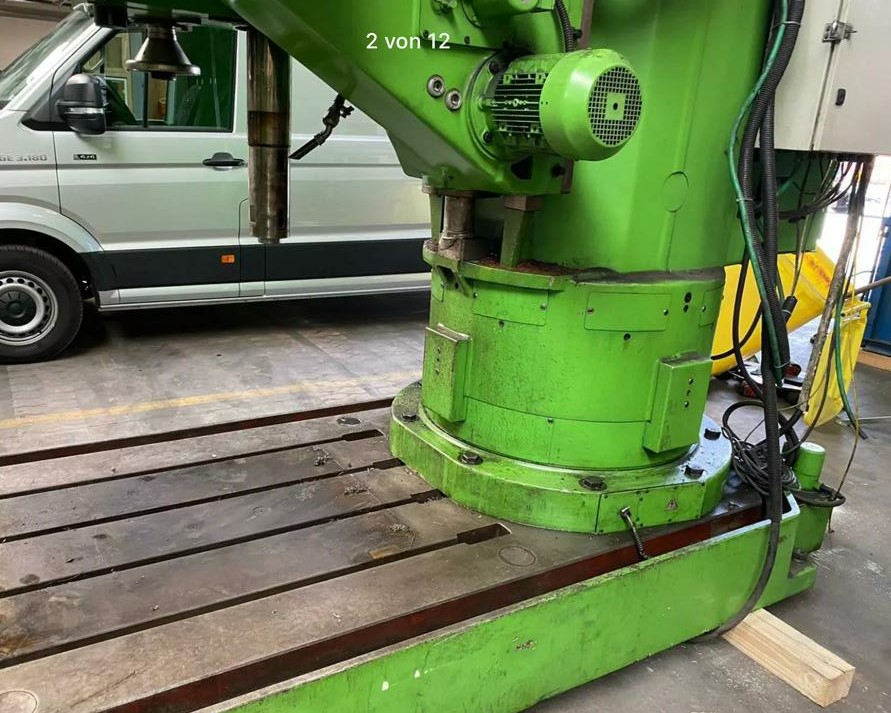

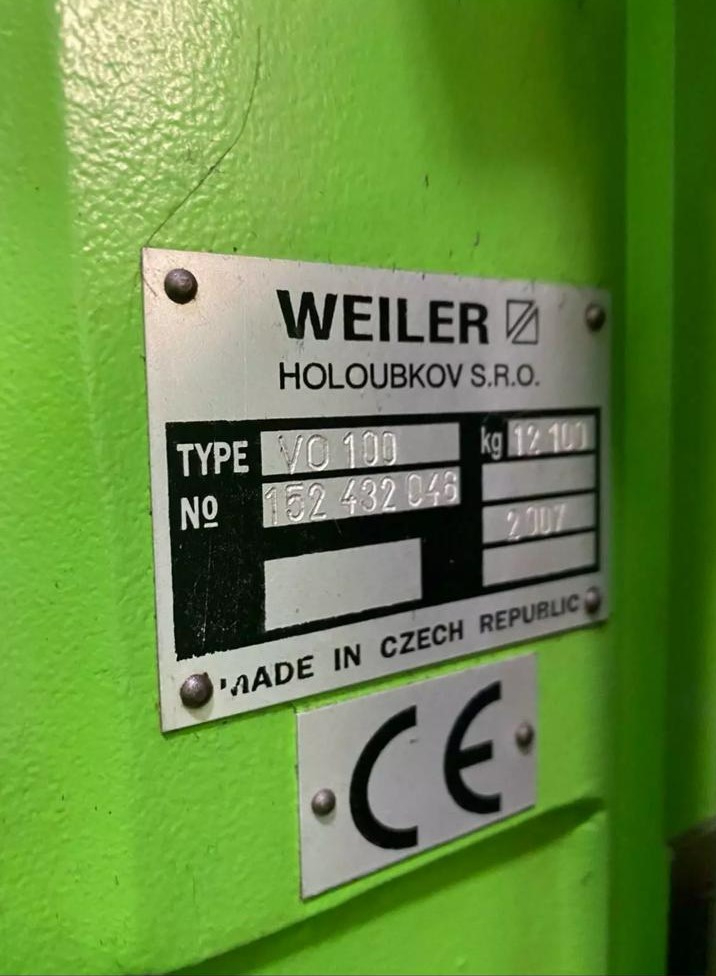

Modell VO 100, Bj. 2007, Techn.Daten: größter Bohrdurchmesser beim Bohren in vollem Werkstoff: in Stahl mit Festigkeit 600 MPa: 100 mm (4 Zoll), in Grauguss mit Festigkeit 250 MPa: 110 mm (4,3 Zoll), größter Bohrdurchmesser beim Ausbohren: fliegend in Stahl mit Festigkeit 600 MPa: 100 mm (4 Zoll), mit Führung in Stahl mit Festigkeit 600 MPa: 300 mm (11,8 Zoll), größte Gewindelöcher beim Schneiden: in Stahl 600 MPa: M76 (3 Zoll), in Grauguss 250 MPa: M100 (4 Zoll), Hauptabmessungen: Abstand der Spindelachse von der Mantelführung: min. 580 bis max. 2.565 mm (101 Zoll), Abstand von der Spindel bis zur Grundplatte: min. 570 mm bis max. 2.200 mm, Spindel, Spindeldurchmesser 65 mm (2,56 Zoll), Spindeldrehzahl: Anzahl der Stufen: 32, Drehzahlbereich: 9-2.800 min., Spindelvorschub: Anzahl der Stufen: 16, Spindelhub: 475 mm, max. Drehmoment an der Spindel: 1.150 Nm, max. Bohrkraft: 34.500 N, Grundplatte, Abmessungen der Grundplatte: L/B 3.680 mm x 1.400 mm, Aufspannfläche: L/B 2.400 mm x 1.380 mm, Höhe der Grundplatte 300 mm, Spann-Nuten: Anzahl 4, Breite 28 mm, Abstand 250 mm, Abmessungen der Maschine: L: 4.500 mm, B: 1.456 mm, H: 3.600 mm, Masse der Maschine mit Normalzubehör: 12.100 kg
